在智能电表中，输入端通常采用高阻电阻网络实现电压分压、限流以及浪涌电流抑制功能。该设计有效控制输入电压的同时，为后级精密测量电路提供可靠的过压与过流保护。输出端则普遍选用低阻值分流电阻进行电流采样，以实现对电表内部电路电流的精确测量与调控。

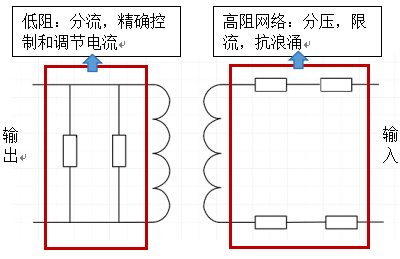

▲图1 智能仪表内部电路示意图
目前，智能电表在实际运行中面临严峻挑战：
高压浪涌冲击
输入侧常暴露于较高的线路电压，偶发的瞬态高压浪涌是导致电表失效的主要行业痛点之一。
全温区阻值漂移
电流采样精度高度依赖于分流电阻的性能，要求其在全工作温度范围内温度系数（TCR）符合标准且满足线性度要求，这是行业关注的核心技术指标。
长寿命可靠性
依据国家电网《单相智能电能表（2020版）通用技术规范》，电能表整机设计寿命需≥16年，这对核心元器件的长期可靠性、抗老化能力提出了前所未有的严苛要求。
综上所述，针对上述三大关键挑战——高压浪涌防护、全温区高精度采样、超长使用寿命，风华高科（000636）开发并推出了专为智能电表、水表、气表（三表）应用设计的薄膜电阻器解决方案：TB系列产品。
▲图2 三表类薄膜电阻-TB系列应用领域
产品介绍
风华高科TB系列薄膜电阻满足高精度计量、信号调理及功率管理需求，以技术领先性、场景适配性、国产替代性为核心，为高精度智能计量提供稳定可靠的电阻解决方案。
国网标准级可靠性
国内首家对最新版国家电网元器件技术规范要求作出可靠性验证，并在规格书中对性能作出承诺，坚定智能仪表客户使用信心。
全系列产品满足《电能计量设备用元器件技术规范 第 3部分：电阻器》（Q/GDW 11179.3-2023）的要求。
全温段TCR性能保证

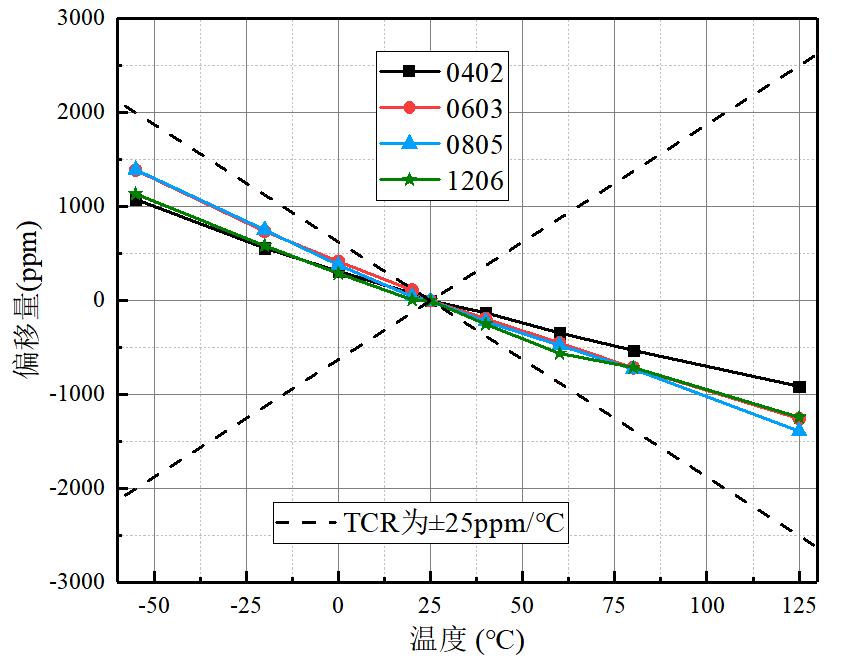

▲图3 TB薄膜电阻TCR特性曲线
高抗浪涌性能
设计上，采用新型耐高压功能层电阻材料，同时调控工艺，使得电流路径如图4所示增加。见如下公式，随着路径的增加，电位梯度减小。
其中E为电位梯度，φ为电势，l为电流路径。

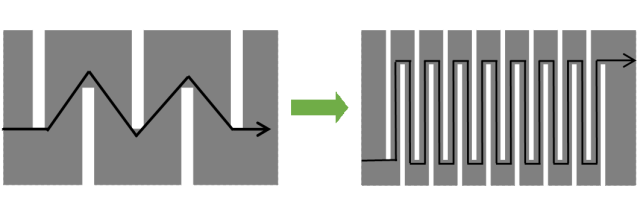

▲图4 抗浪涌工艺调控示意图

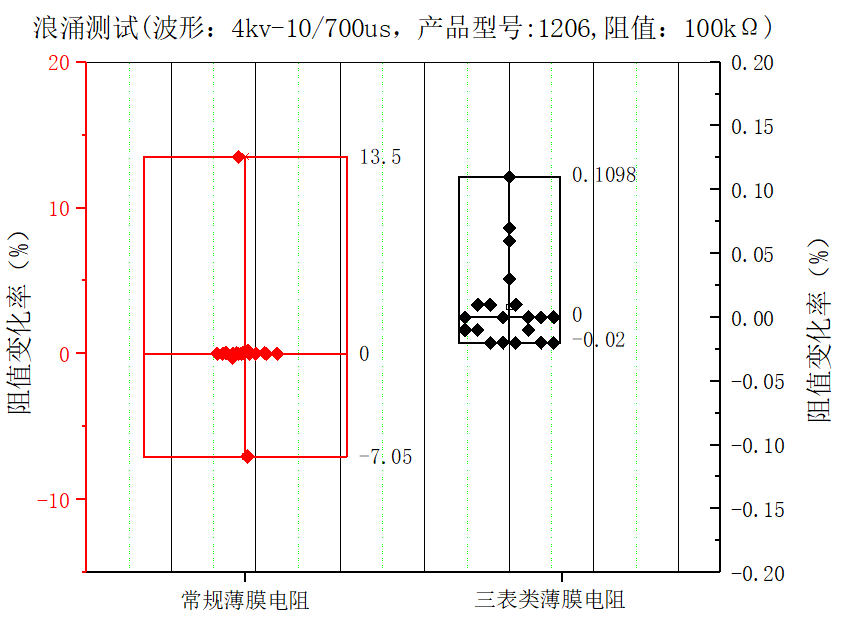

▲图5 浪涌提升效果数据图
对比常规薄膜电阻（1206，100kΩ以上）抗浪涌电压2kv，实现耐浪涌电压提升至4kV，阻值变化率≤0.2%。
良好耐湿热性能
新创保护钝化工艺，采用不同功能保护材料，实现叠加多层保护工艺，产品长期耐湿热性能提升，双85湿热试验耐受时间超过1000h。
TB系列薄膜电阻成功打破国外技术袭断，风华高科作为国内首家实现该类产品规模化量产的企业，成为全球电子科技产业发展中不可或缺的重要合作伙伴，持续为行业发展注入创新动力，推动中国电子元器件产业向高端化、智能化、国际化迈进。
